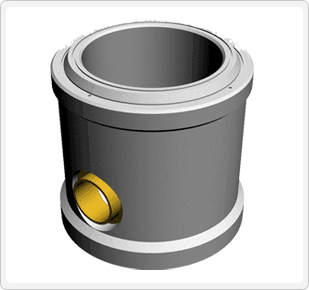

하부구체 20T 하부구체 17T 하부구체 15T










  공사의 특성상 좁은 골목의 공사가 불가피함으로 장비의 소형화가 절대 적이며 소형화된(포크레인02) 의 부상력을 감안하여 토압의 한계를 극복한 경량 맨홀로서 KS4012 에 부합된 맨홀이다.
하부구체 연직구체및 상부구체 조립시 벽체두께의 얇음으로 인한 불안정한 형태를 보완 하고자 조립부의 턱을 벽체보다30m/m 넗혀 줌으로서 보다더 안정적 이고 견고한 결합이 이루워 지도록 고안 설계되었다.
여기에 인써트 고정 볼트를 이용한 조립 형태는 쏠림과 쓸림현상을 일거에 해소시킬 수 있다
Untitled Document


* 표기외 치수는 주문제작
구분 하부구체 연직구체 상부구체
내경(mm) 높이
(H)		 두께
(T)		 내경(mm) 높이
(H)		 두께
(T)		 내경(mm) 높이
(H)		 두께
(T)
소형 300 600~1000 150       300 200~500 150
500 600~1000 150       500 200~1000 150
600 600~1000 150~200       600 200~1000 150~200
700 600~1000 150~200       700 200~1000 150~200
1호 900 500~1000 150~250 900 500~1000 150~250 900 0~1000 150~250
2호 1200 1200~1500 150~300 1200 500~1000 150~300 1200 0~1000 150~300
3호 1500 1500~1800 150~300 1500 500~1000 150~300 1500 0~1000 150~300
4호 1800 1800~2000 150~300 1800 500~1000 150~300 1800 0~1000 150~300
5호 2100 2000 150~300 2100 500~1000 150~300 2100 0~1000 150~300
