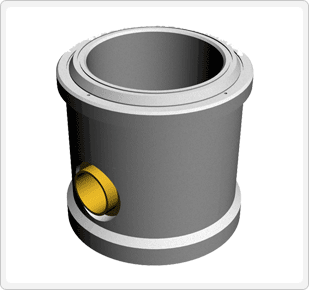

하부구체 20T 하부구체 17T 하부구체 15T










  공사의 특성상 좁은 골목의 공사가 불가피함으로 장비의 소형화가 절대 적이며 소형화된(포크레인02) 의 부상력을 감안하여 토압의 한계를 극복한 초경량 맨홀로서 KS4012 에 부합된 맨홀이다.
하부구체 연직구체및 상부구체 조립시 벽체두께의 얇음으로 인한 불안정한 형태를 보완 하고자 조립부의 턱을 벽체보다50m/m 넓혀 줌으로서 보다더 안정적 이고 견고한 결합이 이루워 지도록 고안 설계되었다.
여기에 인써트 고정 볼트를 이용한 조립 형태는 쏠림과 쓸림현상을 일거에 해소시킬수 있으며 조립부의 이완으로 침출수의 유입을 차단시키는데 탁월한 효과가 있다.
Untitled Document


* 표기외 치수는 주문제작
구분 하부구체 연직구체 상부구체
내경(mm) 높이
(H)		 두께
(T)		 내경(mm) 높이
(H)		 두께
(T)		 내경(mm) 높이
(H)		 두께
(T)
소형 300 600~1000 150       300 200~500 150
500 600~1000 150       500 200~1000 150
600 600~1000 150~200       600 200~1000 150~200
700 600~1000 150~200       700 200~1000 150~200
1호 900 500~1000 150~250 900 500~1000 150~250 900 0~1000 150~250
2호 1200 1200~1500 150~300 1200 500~1000 150~300 1200 0~1000 150~300
3호 1500 1500~1800 150~300 1500 500~1000 150~300 1500 0~1000 150~300
4호 1800 1800~2000 150~300 1800 500~1000 150~300 1800 0~1000 150~300
5호 2100 2000 150~300 2100 500~1000 150~300 2100 0~1000 150~300
